Приложение к свидетельству № 15308/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Компараторы частотные ЧК7-51
Назначение средства измерений
Компараторы частотные ЧК7-51 (далее – компараторы ЧК7-51) предназначены для:
-
измерений относительной разности частот между опорным сигналом частотой 5 МГц и
сигналом частотой 5 или 10 МГц;
-
определения характеристик исследуемого сигнала: средней относительной разности
частот,среднеквадратическогоотносительногоотклонениячастоты(СКО),
среднеквадратического относительногодвухвыборочного отклонения частоты (СКДО),
относительного систематического изменения частоты;
-
формирования сигналов синусоидальной формы частотами 1 и 10 МГц из опорного
сигнала частотой 5 МГц;
-
формирования импульсных сигналов основной и вспомогательной шкал времени (ШВ);
-
измерения временного сдвига импульсов внешней или вспомогательной ШВ
относительно импульсов основной ШВ.

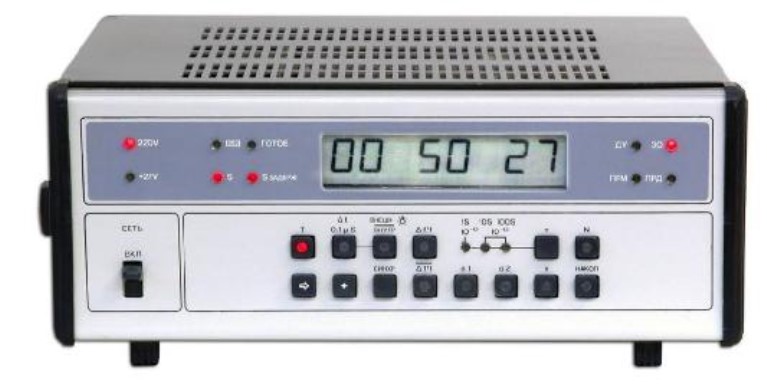

Рисунок 1 – Внешний вид компаратора ЧК7-51
* – место нанесения Знака утверждения типа
Описание средства измерений
Компаратор ЧК7-51 выполнен в виде настольного прибора с питанием от сети
переменного тока напряжением 220 В, частотой 50 Гц, или напряжением 220 В, частотой
400 Гц или постоянного тока напряжением 27 В.
Принцип действия компараторов ЧК7-51 заключается в измерении относительной
разности частот исследуемого и опорного сигналов посредством измерения длительности
строб-импульсов,вырабатываемыхумножителемотносительнойразностичастот,и
последующей математической обработкой результатов этих измерений с целью вычисления
статистических характеристик.
КомпараторыЧК7-51соответствуюттребованиямГОСТ22261-94вчасти
метрологических характеристик. Компараторы ЧК7-51 относятся к группе 1.1 климатического
исполнения УХЛ ГОСТ В 20.39.304-76.
Внешний вид компаратора ЧК7-51 и место нанесения Знака утверждения типа
приведены на рисунке 1. Схема опломбирования компаратора ЧК7-51 приведена на рисунке 2.
*
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Номинальное значение частоты выходного сигнала при подаче на вход опорного сигнала
частотой 5 МГц, МГц …………………………………………..………………………..………. 1; 10.
Параметры опорного сигнала частотой 5 МГц:
- относительное отклонение частоты от номинального значения, не более….……....….. ± 1·10
-8
;
- диапазон напряжений на нагрузке 200 Ом, В, не более………………….…….…… от 0,4 до 1,2;
- подавление гармонических составляющих, дБ, не менее..……………………………….…… 30;
- диапазон напряжения выходных сигналов на нагрузке 50 Ом, В………………….. от 0,8 до 1,2.
Параметры измеряемого сигнала:
- номинальное значение частоты, МГц…………………………..…………………………. 5 или 10;
- относительная разность частот опорного и проверяемого сигнала, не более..…………. ± 1·10
-6
;
- диапазон напряжения на нагрузке 200 Ом, В……..………………….……………… от 0,7 до 1,3;
- подавление гармонических составляющих, дБ, не менее ……....……………………………... 30.
Ослабление гармонических составляющих, дБ, не менее:
- при отстройке от несущей 1 МГц на частоту второй гармоники 2 МГц …..…………. 40;
- при отстройке от несущей 10 МГц на частоту второй гармоники 20 МГц…..……….. 40.
Параметры сигналов основной и вспомогательной (задержанной) ШВ:
- период следования импульсов, с………………………………………………………..………… 1;
- полярность импульсов………….………………………...……………………….. положительная;
- длительность импульсов, мкс…………………………………………..………………… 10 до 20;
- длительность фронта импульса между уровнями (от 0,1 до 0,9), мкс……..……..……… от 0,03;
- амплитуда импульсов на нагрузке 50 Ом, В…………………..…………………...... от 2,5 до 4,5.
ПределыдопускаемойпогрешностисинхронизацииосновнойШВимпульсами
внешней ШВ, мкс…………………………………………………………………………..…… ± 0,1.
Параметры импульсов синхронизации:
- частота следования, Гц …………………………………………………….……………………… 1;
- полярность импульсов…………………………………………………………..… положительная;
- длительность импульсов, мкс, не менее …………………….……………………………………20;
- длительность фронта импульса между уровнями (от 0,1 до 0,9), не более, мкс………………0,1;
- амплитуда импульсов на нагрузке 50 Ом, В………….………………….….... от 2,5 до 4,5.
Среднеквадратическая погрешность измерений относительного отклонения частоты, не более:
- за 1 с…………………………………………………………………………………..…1·10
-11
;
- за 10 с и 100 с…………………………………………………..……………………….1·10
-12
.
ПределыдопускаемойпогрешностиизмеренийСКОчастотыисследуемогосигнала
относительно частоты опорного сигнала:
- за время измерения 1 с………………………………….…………………………………. ± 1·10
-11
;
- за времена измерения 10 и 100 с……………………….……………………………….. ± 1·10
-12
.

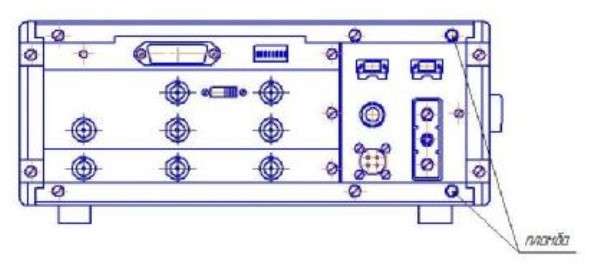

Рисунок 2 – Схема опломбирования компаратора ЧК7-51
Лист № 3
Всего листов 4
Диапазон изменения задержки основной и вспомогательной
ШВ, мкс……………….………………………………………….. от 0 до 999999,9 с шагом 0,1 мкс.
КомпараторЧК7-51 обеспечиваетинтерфейсные функции КОПв соответствии сГОСТ 26.003-80.

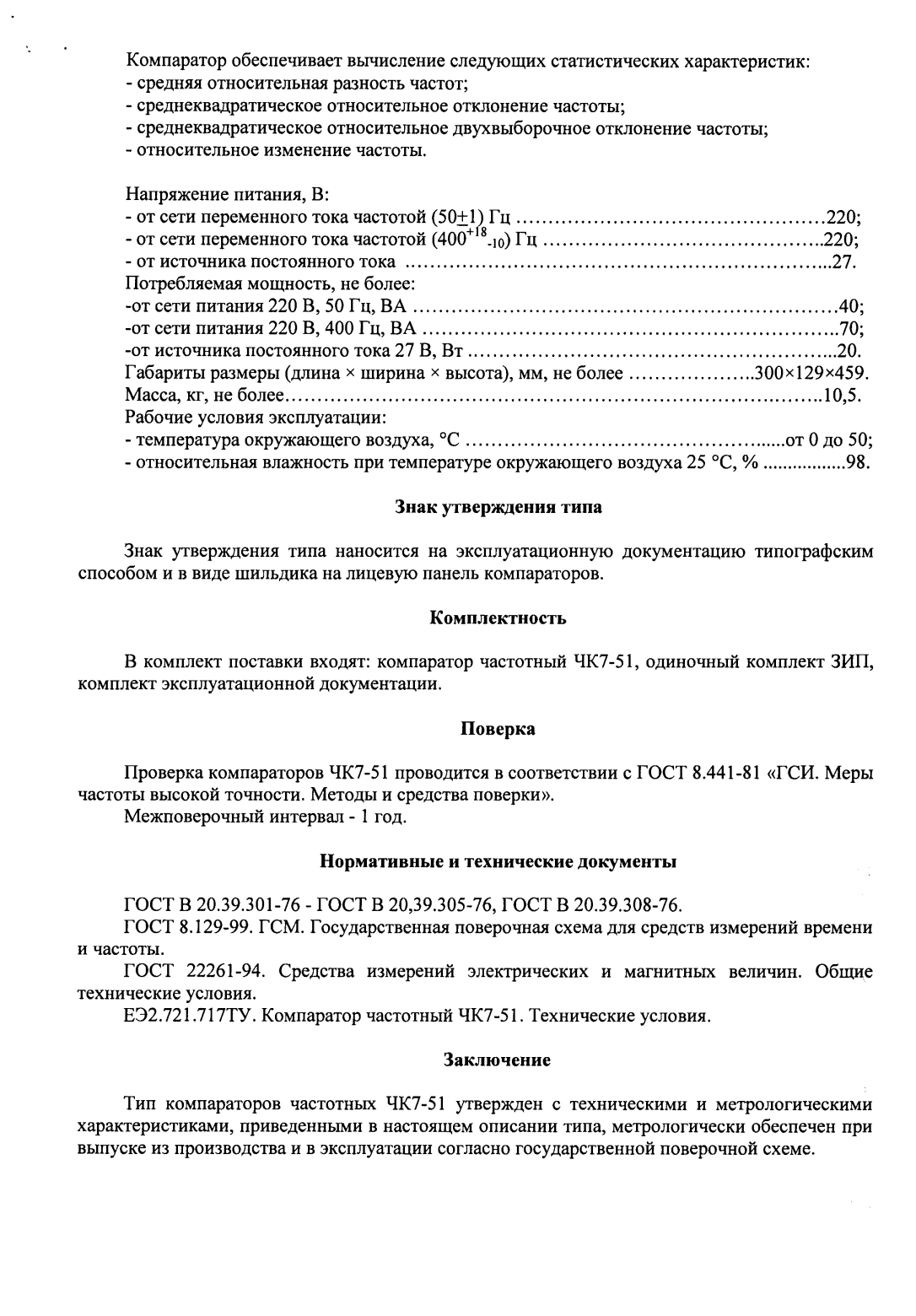

Напряжение питания от сети переменного тока частотой (50 ± 2,5) Гц, В ………. от 198 до 242.
Потребляемая мощность, В∙А, не более
- от сети питания 220 В, 50 Гц …………………………………………….…………….………….40;
- от сети питания 220 В, 400 Гц …………………………………………………………..………...70;
- от источника постоянного тока 27 В ……………………………..…………………….………...20.
Габариты размеры (длина × ширина × высота), мм, не более.………........................ 300×129×459.
Масса, кг, не более………………………………………………..………………...……………...10,5.
Средняя наработка на отказ, ч, не менее …………………………….…………………........ 30000.
Рабочие условия эксплуатации:
- температура окружающей среды, °С ………………..………………………….от 0 до 50;
- относительная влажность окружающего воздуха при температуре 25 °С, % ........ до 98;
- атмосферное давление, кПа ……………………………………………..... от 70 до 106,7.
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и формуляра типографским
способом и на верхнюю часть лицевой панели компаратора ЧК7-51 сеткографическим
способом.
Комплектность средства измерений
Комплект поставки включает:
- компаратор частотный ЧК7-51 ЕЭ2.721.717 – 1 шт.;
- комплект комбинированный ЕЭ4.067.245 – 1 шт.;
- руководство по эксплуатации ЕЭ2.721.717 РЭ – 1 шт.;
- формуляр ЕЭ2.721.717ФО – 1 шт.
Поверка
осуществляется в соответствии с разделом 6 «Поверка прибора» документа «Компаратор
частотный ЧК7-51. Руководство по эксплуатации ЕЭ2.721.717 РЭ», согласованным
начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в 2005 г.
Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-64/1 (рег. № 9135-83) (частоты
1 и 10 МГц, разрешающая способность ± 1 Гц, период следования импульсов 1 с, разрешающая
способность ± 1 мкс, длительность импульсов от 10 до 20 мкс, разрешающая способность
± 0,1 мкс, интервал времени от 0 до 999999,9 мкс, разрешающая способность ± 0,01 мкс);
- стандарт частоты и времени Ч1-83 (рег. № 13444-03) (номинальное значение частоты
5 МГц, пределы допускаемой погрешности по частоте за 12 мес не более 1∙10
-9
по абсолютной
величине);
- вольтметр универсальный цифровой В7-38 (рег. № 8730-82) (эффективное значение
напряжения пульсаций до 15 мВ, пределы допускаемой относительной погрешности измерений
напряжения пульсаций ± 2,8 %, измерение напряжения постоянного тока в диапазоне от 22 до
30 В, пределы погрешности измерений напряжения постоянного тока ± 0,2 %, измерение силы
постоянного тока в пределах (1,50 ± 0,05) А, пределы допускаемой относительной погрешности
измерений силы постоянного тока ± 0,3 %);
- вольтметр импульсного напряжения В4-24 (рег. № 11821-00) (диапазон измерений
эффективного значения напряжения переменного тока от 0,8 до 1,2 В, пределы допускаемой
относительной погрешности измерений напряжения ± 2,8 % (на частоте 1 МГц), ± 4,8 % (на
частоте 10 МГц);
Лист № 4
Всего листов 4
- осциллограф универсальный С1-125 (рег. № 11127-87) (измерение амплитуды
импульсных сигналов в диапазоне от 2,5 до 5,0 В, пределы допускаемой относительной
погрешности измерений амплитуды импульсных сигналов ± 4 %).
Сведения о методиках (методах) измерений
Компаратор частотный ЧК7-51. Руководство по эксплуатации ЕЭ2.721.717РЭ.
Нормативные документы, устанавливающие требования к компараторам частотным
ЧК7
-
51
1.ГОСТ В 20.39.301-76 - ГОСТ В 20,39.305-76, ГОСТ В 20.39.308-76.
2.ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
3.ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия
4.Компаратор частотный ЧК7-51. Технические условия ЕЭ2.721.717 ТУ.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям, осуществление деятельности в области обороны и
безопасности государства.
Изготовитель
Открытое акционерное общество «Федеральный научно-производственный центр
«Нижегородский научно-исследовательский приборостроительный институт «Кварц» имени
А.П. Горшкова» (ОАО «ФНПЦ «ННИПИ «Кварц» имени А.П. Горшкова»).
Юридический адрес: 603009, г. Н.Новгород, проспект Гагарина, 176.
Почтовый адрес: 603950, г. Н.Новгород, ГСП-85, проспект Гагарина, 176.
Телефон: (831) 465-16-24, факс: (831) 466-55-62.
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Почтовый (юридический) адрес: 141006, г. Мытищи, Московская область, ул. Комарова,
д. 13.
Телефон: (495) 583-99-23, факс: (495) 583-99-48.
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
