Спектрометры эмиссионные SPECTROLAB, SPECTROMAXx, ГРСИ 13358-12
Номер госреестра:
13358-12
Наименование СИ:
Спектрометры эмиссионные
Обозначение типа:
SPECTROLAB, SPECTROMAXx
Производитель:
Фирма "Spectro Analytical Instruments GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.03.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45668
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры эмиссионные SPECTROLAB, SPECTROMAXx
Назначение средства измерений
Спектрометры эмиссионные моделей SPECTROLAB, SPECTROMAXx (далее –
спектрометры) предназначены для измерения массовой доли элементов (примесей) по
аттестованным методикам измерений в черных и цветных металлах и сплавах при
анализах в лабораторных условиях на предприятиях, производящих или потребляющих
металлы, сплавы и изделия из них, и в научно – исследовательских учреждениях.
Описание средства измерений
Принцип действия спектрометров основан на эмиссионном спектральном анализе.
Для возбуждения эмиссионного спектра исследуемых элементов в пробе используется
искровой электрический разряд между стержневым электродом и поверхностью
исследуемого образца. Цифровой искровой генератор позволяет создавать искру
повышенной энергии (метод HEPS) при подготовке образца к анализу для устранения
влияния структуры. Частота тока в искре составляет от 50 до 1000 Гц. Анализируемые
образцы устанавливаются на массивный латунный стол. Благодаря большой массе стола,
измерения проводятся без дополнительного охлаждения. Штыревой электрод имеет
специальную конструкцию, что позволяет резко снизить эффект загрязнения образца
материалом предыдущей пробы.
В спектрометре SPECTROLAB (спектральный диапазон 120 – 780 нм) может быть
установлено до 108 спектральных каналов с фотоумножителями на один спектрометр и до
128 спектральных каналов на CCD – детекторах на каждую из программ спектрометра. В
спектрометре SPECTROMAXx (спектральный диапазон 140 – 670 нм) количество
спектральных каналов на CCD - детекторах до 128 на каждую программу. Для приема и
передачи светового излучения в диапазоне 200 – 780 нм используют волоконную оптику,
что расширяет возможности спектрометров и обеспечивает хорошую воспроизводимость.
В одном спектрометре может быть использовано до трех оптических систем. Каждая
оптическая система оптимизирована для выполнения конкретных аналитических задач.
Спектрометры SPECTROLAB и SPECTROMAXx выпускаются в различных
исполнениях, которые отличаются количеством используемых оптических систем, что
определяет их назначение, т. е. для анализа черных металлов, для анализа цветных
металлов и т. д. При этом в обозначение включают латинские буквы M, D, F и др. Модели
SPECTROLAB и SPECTROMAXx отличаются между собой только конструкцией
оптических систем и имеют одинаковую конструкцию искрового стенда, системы очистки
отводимого аргона, генератор, тип регистрирующих устройств, количество стандартных
градуировочных характеристик и др.
Управление работой спектрометров осуществляется внешним компьютером.
Градуировку спектрометров производят с помощью стандартных образцов
состава металлов и сплавов. Все градуировочные характеристики хранятся в памяти
компьютера. Градуировка для анализа состава сложных сплавов унифицирована, при этом
использован большой массив стандартных образцов, лабораторных данных и учет
взаимного влияния анализируемых элементов.
Лист № 2
Всего листов 5
Программное обеспечение
Спектрометры оснащены программным обеспечением, позволяющим проводить
контрольпроцессаизмерений,осуществлятьсборэкспериментальныхданных,
обрабатывать и сохранять полученные результаты, передавать результаты измерений на
удаленный компьютер или принтер.
Основные функции и разделение ПО:
метрологически значимая часть
отвечаетзаосуществлениеконтроляпараметровработыспектрометра,
отслеживание состояния его основных узлов, их диагностику, обработку результатов
измерения, архивирование данных результатов.
метрологически незначимая часть
отвечает за форму отображения результатов измерений, содержит информацию о
настройках дисплея (яркости, контрастности, данных о количестве языков пользователя,
доступных в меню спектрометра), а также о дополнительных прикладных программах в
режиме работы, не связанном с расчетом массовой доли элементов.
Идентификационные данные программного обеспечения
Идентифика-
ционное наименование
программного
обеспечения
Номер версии
(идентификаци-онный
номер) программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Spark Analyzer
-
-
-
Алгоритм вычисления
цифрового
идентификатора
программного
обеспечения
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

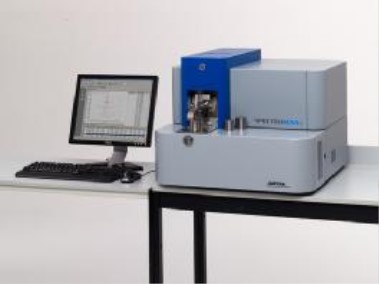

Фотографии внешнего вида спектрометров представлены на рисунке 1.
Рисунок 1
Места нанесения знака поверки
Лист № 3
Всего листов 5
1·10
-5
до 50
1·10
-4
до 50
1
3,0
1000
500
400
180
Значения характеристик
120 – 780
140 – 670
160 - 670
233 - 670
Метрологические и технические характеристики
Наименование характеристик
Диапазон измерения массовой доли элементов (примесей) в
металлах и сплавах, %
- SPECTROLAB
- SPECTROMAXx
Предел допускаемого относительного среднего
квадратического отклонения результатов измерений выходного
сигнала при массовой доле элементов, %
Нестабильность выходного сигнала в течение 6 часов
непрерывной работы, не более, %
Оптический диапазон длин волн, нм, для модели
SPECTROLAB
SPECTROMAXx M
SPECTROMAXx F
SPECTROMAXx D
Число спектральных каналовна одну программу
*
до 128
220 ± 15
50 - 60
2250
´
1410
´
950
740
´
600
´
460
1370
´
740
´
600
500
60
120
Напряжение питания переменным током, В
частотой, Гц
Мощность потребляемая:
SPECTROLAB
-
в режиме работы, В·А
-
в режиме готовности, В·А
SPECTRMAXx
-
в режиме работы, В·А
-
в режиме готовности, В·А
Габаритные размеры, мм:
SPECTROLAB
SPECTROMAXx (настольный)
SPECTROMAXx (напольный)
Масса, кг, не более
SPECTROLAB
SPECTROMAXx (настольный)
SPECTROMAXx (напольный)
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность воздуха, %
Средний срок службы, лет, не менее
от 18 до 28
от 20 до 80
10
* количество каналов может быть расширено по желанию заказчика
Знак утверждения типа
наносится на боковую панель спектрометра методом наклейки и на титульный лист
Руководства по эксплуатации типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Наименование
Спектрометр эмиссионный
Руководство по эксплуатации
Количество, шт.
1
1
Методика поверки МП 60-251-2011
1
Поверка
осуществляется по документу МП 60-251-2011 «ГСИ. Спектрометры эмиссионные
SPECTROLABиSPECTROMAXx.Методикаповерки»,утвержденному
ФГУП «УНИИМ» 18.01.2012 г., с изменением № 1, утвержденным ФГУП «УНИИМ»
28.08.2013 г.
Эталонные средства измерений, используемые при поверке:
- стандартные образцы состава меди ГСО 8096-2002 (комплект МБ);
- стандартный образец состава сплава на никелевой основе ХН70Ю (H11)
ГСО 1418-92П.
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, распространяющиеся на спектрометры
эмиссионные SPECTROLAB и SPECTROMAXx
Техническая документация изготовителя «SPECTRO Analytical Instruments
GmbH», Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
вне сферы государственного регулирования.
Изготовитель
«SPECTRO Analytical Instruments GmbH», Германия, Boschstr. 10, 47533 Kleve,
Deutschland. Tel. +49 2821 892-0, fax: +49 2821 8 92-22 00, e-mail:
.
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»),
620062, г. Екатеринбург, ул. Гагарина, 14, оф 616,
телефон/факс (343) 376-25-08, 376-25-75.
Лист № 5
Всего листов 5
Ф.В. Булыгин
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-
исследовательский институт метрологии»
620000, г. Екатеринбург, ул. Красноармейская, 4,
тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail:
.
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
«___» ______________ 2013 г.
М.п.
