Комплексы средств сбора и регистрации данных КПД-3, ГРСИ 12773-08
Номер госреестра:
12773-08
Наименование СИ:
Комплексы средств сбора и регистрации данных
Обозначение типа:
КПД-3
Производитель:
ПАО "Электромеханика", г.Пенза
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 32005/1
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы средств сбора и регистрации данных КПД-3
Назначение средства измерений
Комплексы средств сбора и регистрации данных КПД-3 (далее – КПД-3), предназначены
дляизмеренийирегистрациипараметровдвижениялокомотивов
и мотор-вагонного подвижного состава (скорости и ускорения движения, длины (пройденного
пути), давления в тормозной магистрали), для измерений интервалов времени.
Описание средства измерений
Конструкция КПД-3 выполнена в виде набора функционально и конструктивно
законченных блоков.
КПД-3 имеет модификации КПД-3В, КПД-3П, КПД-3ПА, КПД-3ПВ, которые
отличаются набором и исполнениями составляющих их блоков.
Фотографии общего вида приведены на рисунках 1 – 4.
Рисунок 1 – Общий вид КПД-3В
1 – блок управления БУ-3В; 2 – датчик давления СТЭК-1; 3 – датчик угла поворота Л178;
4 – блок испытательный БИ-4; 5 – блок регистрации БР-2; 6 – модуль памяти МПМЭ-64
Лист № 2
Всего листов 10

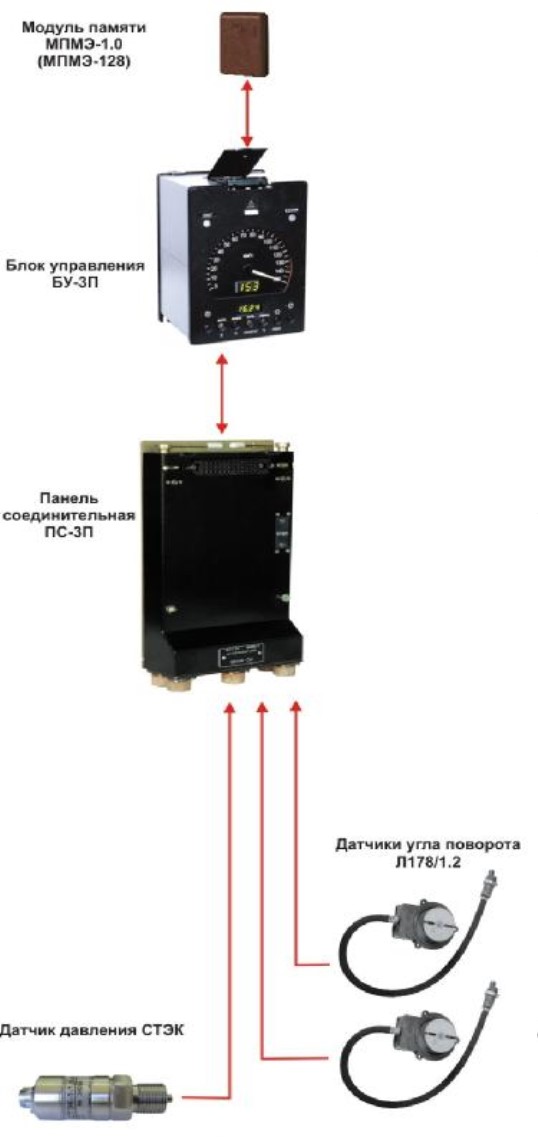

Рисунок 2 – Общий вид КПД-3П
Лист № 3
Всего листов 10

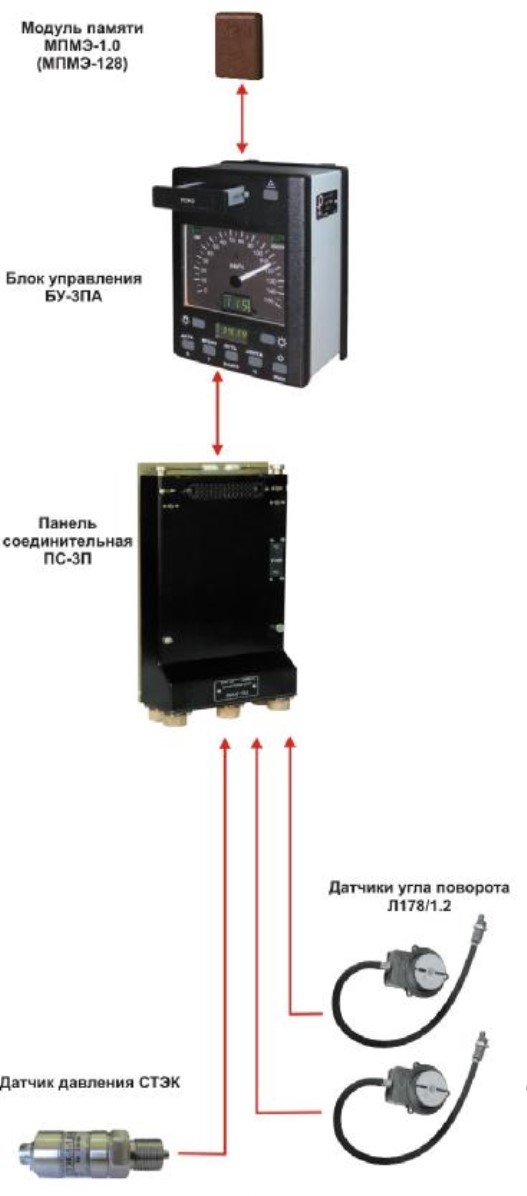

Рисунок 3 – Общий вид КПД-3ПА
Лист № 4
Всего листов 10

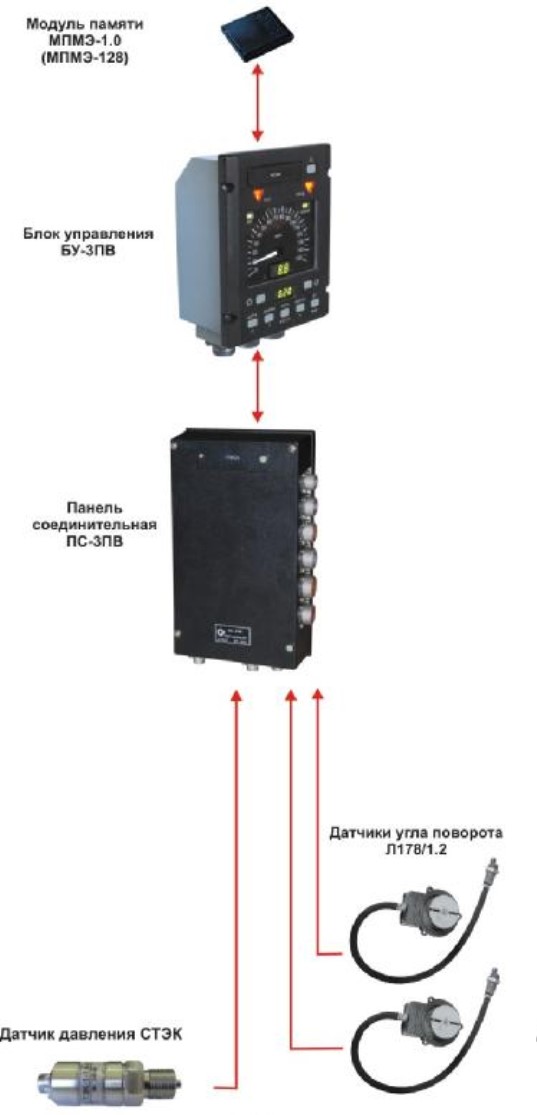

Рисунок 4 – Общий вид КПД-3ПВ
Лист № 5
Всего листов 10
Метрологические и технические характеристики
Габаритные размеры и масса, входящих в КПД-3 устройств, приведены в таблице 1.
Масса, кг
Таблица 1 – Габаритные размеры и масса, входящих в КПД-3 устройств
Условное обозначение (шифр)
Габаритные размеры
устройств КПД, мм
БУ-3В260 × 154 × 371
БУ-3П156 × 206 × 166
БУ-3ПА153 × 206 × 121
12
4,2
3,2
164 × 240× 111 3,3
190 × 140 × 126 3,5
156 ×220 × 118,5 3,6
156 ×220 × 81,5 2,8
176 × 116,5 × 65 1,0
268 × 118 × 240 6
269 × 118 × 242 6
Диаметр 50, длина 1750,4
БУ-3ПВ
БИ-4М/1
БИ-4П
БИ-4ПА
БИ-4ДВ
БР-2/2
БР-2М/1
Датчик избыточного давления
СТЭК-1-1,0-05 (СТЭК-1-2,5-05)
БРИЗ
ФВ-1
Датчик угла поворота Л178 СК
Датчик угла поворота Л178/1.2
МГРД 2, МГРД СК 2
БСК/М
ПС-1
ПС-3П
ПС-3ПВ
175 × 146 × 564
160 × 148 × 43 1,2
275 × 208 × 125 5,5
275 × 208 × 113 5,5
338 × 81 × 53 1,6
338 × 80 × 52 1,5
336 × 396 × 737
155 × 317 × 60 2,9
192 × 324 × 73 2,6
Метрологические характеристики приведены в таблице 2.
Основные технические характеристики приведены в таблице 3.
Лист № 6
Всего листов 10
2 Диапазон измерений ускорения торможения и разгона, м/с
2
от - 0,99 до + 0,99
от - 0,99 до + 0,99
от - 0,99 до +
0,99
от - 0,99 до +
0,99
± 1,5
-
-
-
± 0,1
± 1,0
-
± 0,1
± 1,0
-
± 0,1
± 2,5
± (d/2+1,0) *
± (d/2+1,0) *
± 1,0
-
± 0,02
± 0,02
± 0,02
± 0,02
от 0 до 9999999
от 0 до 9999999
от 0 до 9999999
от 0 до 9999999
± 0,1
± 0,1
± 0,1
± 0,1
от 0 до 980
от 0 до 980
от 0 до 980
от 0 до 980
± 25
-
± 20
от 600 до Р
max
± 20
от 0 до Р
max
± 20
от 0 до 980
3 Пределы допускаемой основной абсолютной погрешности
измерений скорости движения локомотива:
·
в диапазоне измерений от 0 до 300 км/ч, км/ч
·
в диапазоне измерений от 1 до 9,9 км/ч, км/ч
·
в диапазоне измерений от 10 км/ч до верхнего предела
шкалы, км/ч
4 Пределы допускаемой основной абсолютной погрешности
регистрации скорости движения локомотива на бумажную
ленту, км/ч
5 Пределы допускаемой основной абсолютной погрешности
измерений ускорения в диапазоне от минус 0,99 до плюс
0,99 м/с
2
и при скорости более 20 км/ч, м/с
2
6 Диапазон измерений пройденного пути, км
7 Пределы допускаемой основной абсолютной погрешности
измерений и регистрации пройденного пути (на 20 км
пройденного пути), км
8 Диапазон измерений и регистрации величины давления в
тормозной магистрали (по первому каналу), кПа
9 Пределы допускаемой основной абсолютной погрешности
регистрации давления в тормозной магистрали (по первому
каналу) на бумажную ленту в диапазоне от 59 до 637 кПа, кПа
10 Диапазон измерений и регистрации величины давления по
второму каналу, кПа
11 Пределы допускаемой основной приведенной погрешности
регистрации давления по второму каналу:
·
для диапазона от 600 до Р
max
кПа, %
·
для диапазона от 49 до Р
max
кПа, %.
-
-
2
-
-
2
-
2
Таблица 2 – Метрологические характеристики
Характеристики (свойства)
1 Диапазон измерений скорости движения локомотива (мотор-
вагона), км/ч
КПД-3В
от 0 до 300
КПД-3П
от 0 до 150
КПД-3ПА
от 0 до 150
КПД-3ПВ
от 0 до 150
Лист № 7
Всего листов 10
± 10
± 10
± 10
± 25
± 10
± 10
-
-
-
-
-
-
-
-
-
от 0 до 100
от 0 до 100
от 0 до 100
± 0,5
от 0 до 23 ч
59 мин
± 0,5
от 0 до 23 ч
59 мин
± 0,5
от 0 до 23 ч
59 мин
± 60
± 60
± 60
КПД-3ПКПД-3ПА
КПД-3ПВ
Продолжение таблицы 2
Характеристики (свойства)КПД -3В
12 Пределыдопускаемойдополнительной погрешности
регистрации давления в тормозной магистрали (по первому± 10
каналу), вызванной изменением температуры окружающего
воздуха от нормальной на каждые 10 ºС, кПа.
13 Пределыдопускаемойдополнительнойпогрешности
регистрациидавленияповторомуканалу,вызванной± 10
изменением температуры окружающего воздуха от нормальной
на каждые 10 ºС, кПа.
14 Пределыдопускаемойдополнительнойпогрешности
регистрации величины давления в тормозной магистрали (по± 10
первому каналу) при влажности (98 ± 2) % и температуре
окружающего воздуха 25 ºС, кПа
± 10± 10
± 25± 1 % от Р
max
± 10± 10
15 Пределы допускаемой дополнительной погрешности
регистрации величины давления по второму каналу при
влажности (98 ± 2)% и температуре окружающего воздуха 25 ºС,-
кПа
16 Диапазон измерений времени спада давления в главном
резервуаре, сот 10 до 300
17 Пределы допускаемой основной погрешности измерений
времени спада давления в тормозной магистрали:
·
относительной в диапазоне от 30 до 300 с, %;
± 7
·
абсолютной в диапазоне от 10 до 30 с, с.
± 2
18 Диапазон перемещения транспортного средства от заданной
машинистом отметки, м-
19 Пределы основной абсолютной погрешности перемещения
транспортного средства, м-
20 Диапазон измерений текущего времени.от 0 до 23 ч
59 мин
21 Пределы допускаемой основной абсолютной погрешности
отсчета текущего времени за 8 ч, с.± 60
Примечание: * d – дискретность регистрации 0,5; 1 или 2 км/ч.
Лист № 8
Всего листов 10
-
от 35 до 160
150
10
12000
26
от 35 до 160
100
12
12000
26
от 35 до 160
100
12
12000
11
от 35 до 160
100
*
12
12000
Таблица 3 – Основные технические характеристики
Характеристики
1 Количество входов двоичных сигналов (логический «0» - от 0
до 2,4 В; логическая «1» - от 33,6 до 62,4 В).
2 Количество входов двоичных сигналов (логический «0» - от 0
до 2,4 В; логическая «1» - от 18 до 35 В или от 35 до 65 В в
зависимости от модификации).
3 Напряжение питания, В
4 Потребляемая мощность, В∙А, не более
5 Средний срок службы, лет, не менее
6 Средняя наработка на отказ, ч, не менее
КПД -3В
28
КПД-3П
-
КПД-3ПА
-
КПД-3ПВ
-
Примечание: * – значение мощности указано для КПД-3ПВ без комплекта приборов безопасности ЦАКТ.402929.001.
Лист № 9
Всего листов 10
Рабочие условия эксплуатации:
– температура окружающего воздуха от минус 40 до плюс 50 ºС. Нормальная
температура плюс 20 ºС;
– относительная влажность (98 ± 2) % при температуре плюс 25 ºС;
– вибрация с ускорением 30 м/с
2
в диапазоне от 0,5 до 100 Гц;
– атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).
Температура транспортирования от минус 50 до плюс 60 ºС.
Знак утверждения типа
наносят на табличку блока управления методом металлфото, на титульные листы формуляра,
руководства по эксплуатации и методики поверки (место нанесения – вверху справа)
типографическим способом.
Комплектность средства измерений
комплекса
Количество
Таблица 4 – Комплектность средства измерений
Обозначение
Наименование составляющих
составляющих, шт.
КПД-3В* Блок управления БУ-3В 1
Блок регистрации БР-М/11
Датчик избыточного давления СТЭК-1-1,0-052
Фильтр входной ФВ-11
Эксплуатационная документация согласно
ведомости ВЭ, в том числе руководство1
по эксплуатации и методика поверки
КПД-3П*Блок управления БУ-3П1
Эксплуатационная документация согласно
ведомости ВЭ, в том числе руководство1
по эксплуатации и методика поверки
КПД-3ПА*Блок управления БУ-3ПА1
Эксплуатационная документация согласно
ведомости ВЭ, в том числе руководство1
по эксплуатации и методика поверки
КПД-3ПВ* Блок управления БУ-3ПВ1
Эксплуатационная документация согласно
ведомости ВЭ, в том числе руководство1
по эксплуатации и методика поверки
Примечание: * – другие блоки вводятся в комплект поставки в соответствии с заказом.
Поверка
осуществляется по документу АМВ1.320.001 Д5 «Комплекс средств сбора и регистрации
данныхКПД-3.Методикаповерки»,согласованномуруководителемГЦИСИ
ФГУ «Пензенский ЦСМ» 23 мая 2008 года.
Основные средства поверки:
– установка поверки диагностическая УПДК-4Д или комплекс поверочный ИПК-2у.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
– в формуляр или на свидетельство о поверке при первичной поверке;
– на свидетельство о поверке при периодической поверке.
Лист № 10
Всего листов 10
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам средств сбора
и регистрации данных КПД-3
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени
и частоты
ГОСТ 8.027-01 ГСИ. Государственная поверочная trial для средств измерений
постоянного электрического напряжения и электродвижущей силы
Изготовитель
Публичное акционерное общество «Электромеханика» (ПАО «Электромеханика»)
ИНН 5836605167
Адрес: 440052, г. Пенза, ул. Гоголя, 51/53
Телефон: (8412) 32-41-47, факс: (8412) 32-21-29
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Пензенской области (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д.20;
Телефон/факс: (8412) 49-82-65
E-mail:
Web-сайт:
Аттестат аккредитации ГЦИ СИ ФБУ «Пензенский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30033-10 от 04.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 51610-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Оборонэнергосбыт" по Республике Хакасия (ГТП Копьево) | Нет данных | ООО "Корпорация "ЭнергоСнабСтройСервис" (ЭССС), г.Москва | 4 года | Перейти |
| 621-50 | Тягомеры | ТМП | Нет данных | Нет данных | Перейти |
| 17933-98 | Комплексы аналитические вольтамперометрические | СТА | ООО "Инновации Технологии Материалы", г.Томск | 1 год | Перейти |
| 66677-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Кумертауской ТЭЦ филиала ОАО "СЭГК" | Нет данных | ОАО "Свердловская энергогазовая компания", г.Екатеринбург | 4 года | Перейти |
| 45657-10 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/35/10 кВ "Каргалинская"- АИИС КУЭ ПС 220/110/35/10 кВ "Каргалинская" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
