Номер госреестра:
11274-07
Наименование СИ:
Поляриметры круговые
Обозначение типа:
СМ-3
Производитель:
ОАО "Загорский оптико-механический завод" (ЗОМЗ), г.Сергиев Посад
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 29821
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Поляриметры круговые СМ-3
Назначение средства измерений
Поляриметры круговые СМ-3 (далее - поляриметры) предназначены для измерения уг-
ла вращения плоскости поляризации оптическими активными прозрачными и однородными
жидкостями и растворами в медицине, пищевой, химической промышленности и других от-
раслях народного хозяйства.
Описание средства измерений
В поляриметре применен принцип уравнивания яркостей разделенного на две части
поля зрения. Разделение поля зрения на части осуществлено введением в оптическую систему
поляриметра хроматической фазовой пластинки. Яркости полей сравнения уравнивают вблизи
полного затемнения поля зрения. Плоскости поляризации поляризатора и анализатора при ра-
венстве минимальных яркостей полей сравнения составляют угол 86,5
о
. Свет от источника из-
лучения, пройдя через конденсор и поляризатор, одной частью пучка проходит через хрома-
тическую фазовую пластинку, защитное стекло, кювету и анализатор, а другой частью пучка
только через защитное стекло, кювету и анализатор. Уравнивание яркостей полей сравнения
производят путем вращения анализатора. Разность двух отсчетов по шкале угла поворота ана-
лизатора, соответствующих равенству яркостей частей поля зрения с оптически активной
жидкостью и без нее, определяет угол вращения плоскости поляризации. По углу вращения
плоскости поляризации возможно определение концентрации вещества по формуле
С=α/(α
у
´
L)
где С – концентрация вещества, г/см
3
;
α – угол вращения плоскости поляризации, …°;
α
у
– удельное вращение измеряемого оптически-активного вещества для длины волны
589 нм и температуры 20 °С;
L – длина трубки с раствором вещества, см.
Поляриметр конструктивно состоит из общего основания с двумя стойками. В одной
стойке размещается источник излучения, а в другой - головка анализатора с нониусными от-
счетными устройствами. Между стойками установлено наклонное трубчатое кюветное отде-
ление с поворотной крышкой.
Поляриметры круговые СМ-3 имеют 1 модификацию (исполнение).
Фотография общего вида поляриметра представлена на рис. 1. Схема пломбировки по-
ляриметра от несанкционированного доступа изображена на рис. 2.

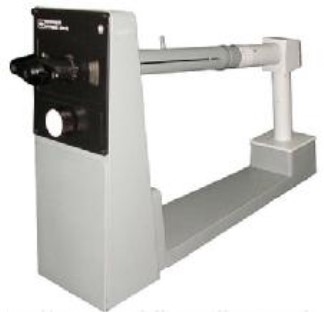

Рисунок1. Общий вид поляриметра кругового СМ-3
Лист № 2
всего листов 3
Рисунок 2. Схема пломбировки поляриметра
Значение
±35
±0,04
0-360
0,04
5; 8; 10; 20
220
+22
-10
255
4
Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений угла вращения плоскости поляризации, …°
Пределы допускаемого значения основной абсолютной погрешно-
сти измерений, …°, не более
Диапазон показаний угла вращения плоскости поляризации, …°
Чувствительность поляриметра, …°
Объем кювет, мл, не более
Питание поляриметра от сети переменного тока частотой 50 Гц, В
Потребляемая мощность, В·А, не более
Время непрерывной работы, ч, не более
с последующим перерывом не менее 1 ч
Условия эксплуатации:
- температура окружающего воздуха, °С;
- относительная влажность при температуре 25°С, %, не более
Габаритные размеры (длина×ширина×высота) мм, не более
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Полный средний срок службы, лет, не менее
10-35
80
590×168×405
8
3200
10
Знак утверждения типа
Знак утверждения типа наносят на переднюю панель поляриметра методом фотолито-
графии и на титульный лист паспорта типографским способом.
Комплектность средства измерений
В комплект поставки поляриметра кругового СМ-3 входят:
Наименование
Поляриметр круговой СМ-3 (без кюветы)
Кювета 100 мм
Кювета 200 мм
Кювета 50 мм
Кювета 80 мм
Обозначение
2.855.052
5.999.088
5.999.088-01
5.999.134
5.999.134-01
Количество
1 шт.
1 шт.
1 шт.
по заявке
по заявке
Принадлежности
8.840.152
4.171.088
Чехол для прибора
Ящик фанерный для прибора
Комплект сменных и запасных частей
1 шт.
1 шт.
1 комплект
Руководство по эксплуатации
Паспорт
Документация
БШ2.855.052 РЭ 1 шт.
БШ2.855.052 ПС 1 шт.
Лист № 3
всего листов 3
Поверка
осуществляется по ГОСТ Р 8.710-2010 ГСИ. Поляриметры и сахариметры. Методика поверки.
Основныесредстваповерки:наборполяриметрическихпластинППО-1по
ГОСТ 22409-77 «Пластинки поляриметрические. Технические требования».
Сведения о методиках (методах) измерений
Методики (методы) измерений приведены в руководстве по эксплуатации БШ2.855.052
РЭ «Поляриметр круговой СМ-3».
Нормативные и технические документы, устанавливающие требования к поляриметрам
круговым СМ-3
1. ГОСТ Р 8.710-2010 ГСИ. Поляриметры и сахариметры. Методика поверки.
2. ГОСТ 8.590-09 ГСИ. Государственная поверочная схема для средств измерений угла
вращения плоскости поляризации.
3. Технические условия ТУ3-3.1472-81 Поляриметры круговые типа СМ-2, СМ-3.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Открытое акционерное общество "Загорский оптико-механический завод" (ОАО "ЗОМЗ").
141300, Московская обл., г. Сергиев Посад, пр-т Красной Армии, д. 212В. Телефон/факс
(495) 728-77-98, (496) 542-56-97, электронная почта
.
Испытательный центр
Государственный центр испытаний средств измерений ФГУ «Менделеевский ЦСМ»
(Сергиево-Посадский филиал).
141300, Московская обл., г. Сергиев Посад, пр-т Красной Армии, д. 212.
Телефон/факс (496) 540-43-45,
Аттестат аккредитации № 30083-08.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«____» ___________ 2013 г.
