Термометры манометрические показывающие виброустойчивые ТКП-60/3М, ТКП-60/3М2 (Базарный Сызган - только ТКП-60/3М2), ГРСИ 10221-91
Номер госреестра:
10221-91
Наименование СИ:
Термометры манометрические показывающие виброустойчивые
Обозначение типа:
ТКП-60/3М, ТКП-60/3М2 (Базарный Сызган - только ТКП-60/3М2)
Производитель:
ПО "Теплоконтроль", г.Казань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.01.2003
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 14783/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры манометрические показывающие виброустойчивые ТКП-60/3М2
Назначение средства измерений
Предназначены для непрерывного измерения температуры воды, масла и других
неагрессивных жидкостей, в том числе и в дизельных установках.
Описание средства измерений
Принцип действия термометров основан на зависимости давления насыщенных паров
жидкости от температуры. Это давление по соединительному капилляру передается в
манометрическую пружину, вызывая перемещение ее незакрепленного конца. Перемещение
конца манометрической пружины через тягу и трибко-секторный механизм передается на
стрелку, которая на шкале циферблата показывает значение измеряемой температуры.

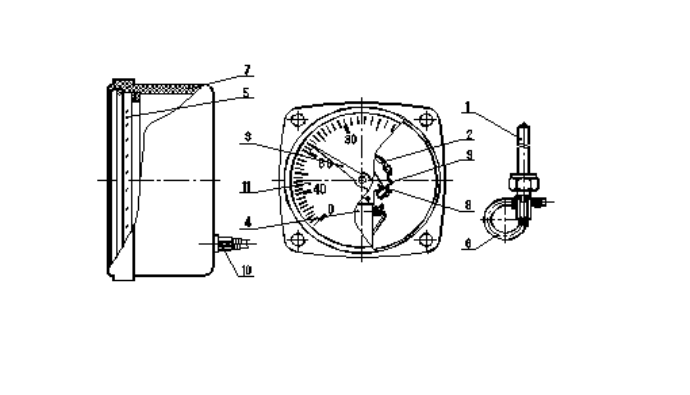

Конструкция прибора указана на рисунке
Рисунок – Конструкция термометра:
1 – термобаллон; 2 – манометрическая пружина; 3 – стрелка; 4 – держатель; 5 – стекло;
6 – соединительный капилляр; 7 – корпус, 8 – трибко-секторный механизм; 9 – тяга; 10
– ниппель; 11 – циферблат.
Метрологические и технические характеристики
Таблица 1
Предел измерений,
0
СКласс точ-Длина соединительного ка-
нижнийверхний
ности пилляра, м
Длина погружения
термобаллона , мм
1,6; 2,5; 4; 6; 10; 12100
- 25751
0 120 1,5
0 150 2,5
25 125
50 150
100 200
100 250
200 300
16; 25125
Лист № 2
Всего листов 3
Класс точности термометров устанавливается для последних двух третей температурной
шкалы, а на первой трети шкалы - не ниже последующего класса точности. На первой шестой
части шкалы класс точности не регламентируется.
Предел допускаемой основной относительной погрешности, %:
для класса точности 1,0±1,0
для класса точности 1,5±1,5
для класса точности 2,5±2,5
Предел допускаемой дополнительной погрешности
показаний термометров ( δ) от изменения температуры
окружающего воздуха на каждые 10
0
С, от диапазона
измерений, не более, %0,4
Предел допускаемой дополнительной погрешности
показаний термометров ( δ) на каждый метр
соединительного капилляра, не более, %0,01
Вариация показаний,%±1,0; ±1,5; ±2,5
Габаритные размеры корпуса, диаметр, мм60, 100, 160
Масса, не более кг0,88
Температура окружающего воздуха,
0
Сот минус 60 до плюс 80
Относительная влажность при температуре 35
0
С, не более, %98
Полный средний срок службы, лет12
Средняя наработка на отказ термометров, ч:
класс точности 1; 1,5 125 000
класс точности 2,5 150 000
Степень защиты от пыли и водыIP53 по ГОСТ 14254
Группа исполнения по устойчивости и прочности к
воздействию синусоидальной вибрации, в диапазоне
частот от (5 до 700) ГцF2 по ГОСТ Р 52931
Знак утверждения типа
Знак утверждения типа наносится на титульных листах руководства по эксплуатации и
паспорта типографским способом.
Комплектность средства измерений
В комплект поставки входят:
Термометр1 шт.
Руководство по эксплуатации1 шт.
Паспорт1 шт.
Прокладка АКИ8.683.9742 шт.
Винт В.М3-6qx10 ГОСТ 17473-804 шт.
Гайка М3-6Н.54 шт.
Шайба 3Л 65Г ГОСТ 6402-704 шт.
Шайба 3.04 ГОСТ 11371-784 шт.
Поверка
осуществляется по документу ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Ме-
тодика поверки».
Для поверки термометров манометрических показывающих виброустойчивых
ТКП-60/3М2 применяются образцовые термометры стеклянные ртутные ТЛ-4 3 разряда, цена
деления 0,1
0
С .
Сведения о методиках (методах) измерений
Технические условия ТУ 25-7310.096-90 «Термометры манометрические показывающие
виброустойчивые ТКП-60/3М2»
Лист № 3 Trial
листов 3
Нормативныедокументы,устанавливающиетребованияктермометрам
манометрическим показывающим виброустойчивым ТКП-60/3М2
1ГОСТ16920-93Государственнаясистемаобеспеченияединстваизмерений.
Термометры и преобразователи температуры манометрические. Общие технические условия.
2 ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.
3 ТУ 25-7310.096-90 "Термометры манометрические показывающие виброустойчивые
ТКП-60/3М2» Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия
промышленной продукции и продукции других видов, а также иных объектов установленным
законодательством Российской Федерации обязательным требованиям.
Изготовитель
Закрытое акционерное общество «Бастор»
Адрес: 433700, Ульяновскоя обл., р.п. Базарный Сызган, ул. Новозаводская,1
Испытательный центр
ГЦИ СИ ФБУ "Ульяновский ЦСМ"
Адрес: 432002 г. Ульяновск, ул. Урицкого, 13.
Тел/факс: (8422) 46-42-13, 43-52-35, e-mail:
Аттестат аккредитации № 30057 – 10, действителен до 01.05.2015.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»______________2013 г.
